اثر ژول–تامسون تغییر دمای یک سیال واقعی هنگام عبور از یک شیر فشارشکن (Throttling Valve) یا محدودکننده جریان است. در مدل ایدهآل یک شیر فشارشکن، کار شفت و انتقال حرارت ناچیز فرض میشوند و تغییرات انرژی جنبشی و پتانسیل نیز قابل صرفنظرند؛ در نتیجه آنتالپی ویژه در ورودی و خروجی ثابت میماند. بسته به نوع سیال و شرایط دما و فشار، این افت فشار میتواند به سردشدن، گرمشدن یا تقریباً بدون تغییر ماندن دما منجر شود.
شروع مفهومی
اثر ژول–تامسون به زبان ساده
یک خط گاز پرفشار را تصور کنید که به یک شیر فشارشکن میرسد. قبل از شیر، مولکولها در فشار بالاتری قرار دارند و بعد از عبور از مسیر باریک شیر، فشار ناگهان کمتر میشود. اگر سیال کاملاً ایدهآل بود، این افت فشار در یک فرایند throttling بهتنهایی دما را تغییر نمیداد. اما گازها و سیالات واقعی ایدهآل نیستند؛ نیروهای جاذبه و دافعه بین مولکولها باعث میشوند بخشی از انرژی داخلی آنها با تغییر فاصله مولکولی جابهجا شود.
نتیجه این است که در بسیاری از شرایط معمول، گاز پس از افت فشار کمی سردتر میشود. البته این جمله یک قانون همیشگی نیست. بعضی سیالات یا بعضی محدودههای دمایی رفتار معکوس دارند و پس از افت فشار گرم میشوند. به همین دلیل، برای یک تحلیل مهندسی درست باید به ضریب ژول–تامسون و شرایط واقعی سیال توجه کرد.
«افت فشار» بهتنهایی تضمین نمیکند که دما کم شود. علامت ضریب ژول–تامسون تعیین میکند روند غالب، سرمایش است یا گرمایش.
نگاه ترمودینامیکی
توضیح علمی فرایند throttling

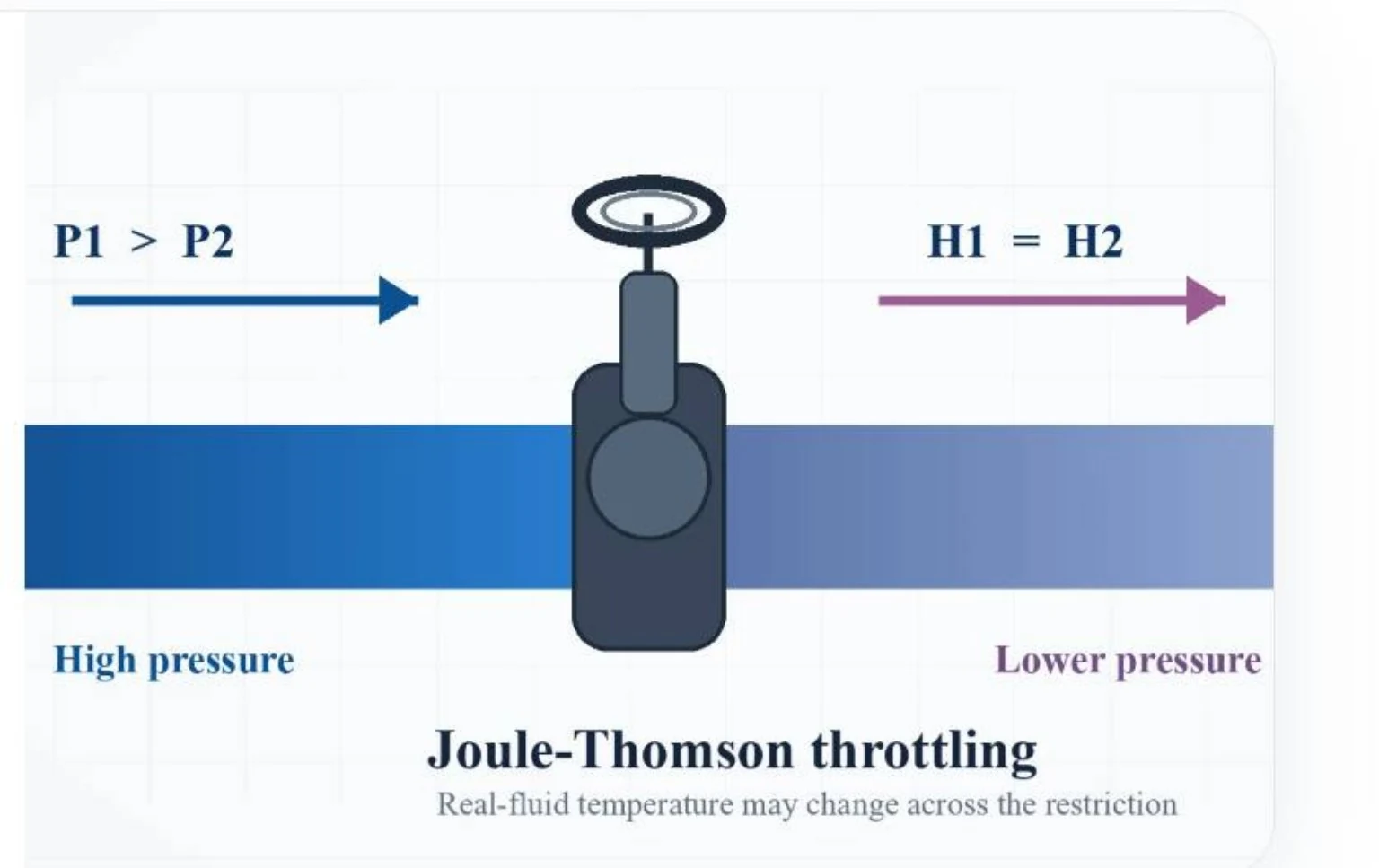

شیر فشارشکن، اوریفیس، کپیلاری تیوب و بسیاری از محدودکنندههای جریان را میتوان در تحلیل پایه بهعنوان یک حجم کنترل در حالت پایا در نظر گرفت. در مدل ایدهآل، کار شفت صفر و انتقال حرارت ناچیز فرض میشود و تغییرات انرژی جنبشی و پتانسیل نیز قابل صرفنظر هستند. با این فرضها، موازنه انرژی به رابطه سادهای میرسد: آنتالپی ویژه در ورودی و خروجی برابر است.
در یک throttling ایدهآل، فرایند ایزانتالپیک است؛ یعنی آنتالپی ویژه ثابت میماند، نه اینکه لزوماً دما یا آنتروپی ثابت باشند.
همین نکته تفاوت مهمی میان عبور از شیر و انبساط در یک توربین ایجاد میکند. در توربین، سیال کار تولید میکند و معمولاً تحلیل ایدهآل به فرایند ایزنتروپیک نزدیک میشود؛ اما در یک شیر فشارشکن، انرژی مفید به شکل کار استخراج نمیشود و افت فشار عمدتاً در یک فرایند برگشتناپذیر رخ میدهد.
معیار تغییر دما
ضریب ژول–تامسون چیست؟
برای بیان کمی این رفتار از ضریب ژول–تامسون با نماد μJT استفاده میشود. این ضریب نشان میدهد در شرایط آنتالپی ثابت، دما نسبت به فشار با چه نرخی تغییر میکند.
در یک افت فشار و در محدودهای که ضریب ژول–تامسون مثبت باشد، دمای سیال کاهش مییابد.
افت فشار در این نقطه، تغییر دمای مرتبه اول ایجاد نمیکند.
در یک افت فشار و در محدودهای که ضریب ژول–تامسون منفی باشد، دمای سیال افزایش مییابد.
برای یک گاز ایدهآل، آنتالپی فقط تابع دماست؛ بنابراین ضریب ژول–تامسون صفر میشود. اثر قابل اندازهگیری ژول–تامسون در واقع یکی از پیامدهای غیرایدهآل بودن سیالات واقعی است.
مرز سرمایش و گرمایش
دمای وارونگی و تغییر علامت ضریب
علامت μJT ثابت نیست. برای هر سیال، ناحیههایی از دما و فشار وجود دارد که در آنها اثر ژول–تامسون سرمایشی است و ناحیههایی که رفتار گرمایشی دیده میشود. مرزی که این دو رفتار را از هم جدا میکند با مفهوم دمای وارونگی و منحنی وارونگی توصیف میشود.
بیشتر گازهای متداول در شرایط نزدیک به دمای محیط در ناحیهای قرار دارند که کاهش فشار میتواند باعث سرمایش شود. هیدروژن و هلیوم استثناهای شناختهشدهای هستند؛ در دماهای معمول محیط و بالاتر از دمای وارونگی خود میتوانند هنگام افت فشار رفتار گرمایشی داشته باشند و برای استفاده از سرمایش ژول–تامسون، ابتدا به پیشسردسازی نیاز دارند.
از مفهوم تا عمل
کاربردهای صنعتی اثر ژول–تامسون
فرآورش گاز طبیعی
در ایستگاههای تقلیل فشار و برخی عملیات فرآورش گاز، اثر ژول–تامسون میتواند باعث افت محسوس دما شود و در انتخاب متریال، عایقکاری و کنترل میعان نقش داشته باشد.
سامانههای تبرید و مایعسازی
در چرخههای تبرید و فرایندهای برودتی، افت فشار کنترلشده یکی از ابزارهای کلیدی برای ایجاد سرمایش است؛ هرچند طراحی واقعی معمولاً ترکیبی از چند پدیده ترمودینامیکی را در بر میگیرد.
تجهیزات کنترل فشار
شیرهای فشارشکن، اوریفیسها و مسیرهای throttling در سامانههای فرایندی میتوانند به علت تغییر دما بر رفتار سیال، احتمال یخزدگی، تشکیل هیدرات یا ایمنی بهرهبرداری اثر بگذارند.
یک تفاوت مهم
ژول–تامسون در برابر انبساط توربینی
| موضوع | Throttling / Joule–Thomson | انبساط ایدهآل در توربین |
|---|---|---|
| کار شفت | تقریباً صفر | تولید میشود |
| کمیت تقریباً ثابت | آنتالپی | آنتروپی (در مدل ایدهآل) |
| برگشتپذیری | بهشدت برگشتناپذیر | میتواند نزدیک به برگشتپذیر باشد |
| نتیجه دمایی | وابسته به علامت μJT | عموماً افت دما همراه با تولید کار |
جمعبندی
اثر ژول–تامسون یکی از مفاهیم پایهای اما بسیار مهم در ترمودینامیک سیالات واقعی است. این پدیده توضیح میدهد چرا افت فشار در یک محدودکننده لزوماً فقط به کاهش فشار ختم نمیشود و میتواند دما را نیز تغییر دهد. فهم این رفتار برای تحلیل شیرهای فشارشکن، سامانههای گاز، تجهیزات برودتی و بسیاری از تصمیمهای مهندسی فرایند ضروری است.
